红色蓝色激光光源,多功能量测3D扫描仪

质量检测与控制、逆向设计、数字展示、汽车制造、模具制造、航空航天、重工机械、医疗健康、3D打印、教育科研、VR-AR

产品详情

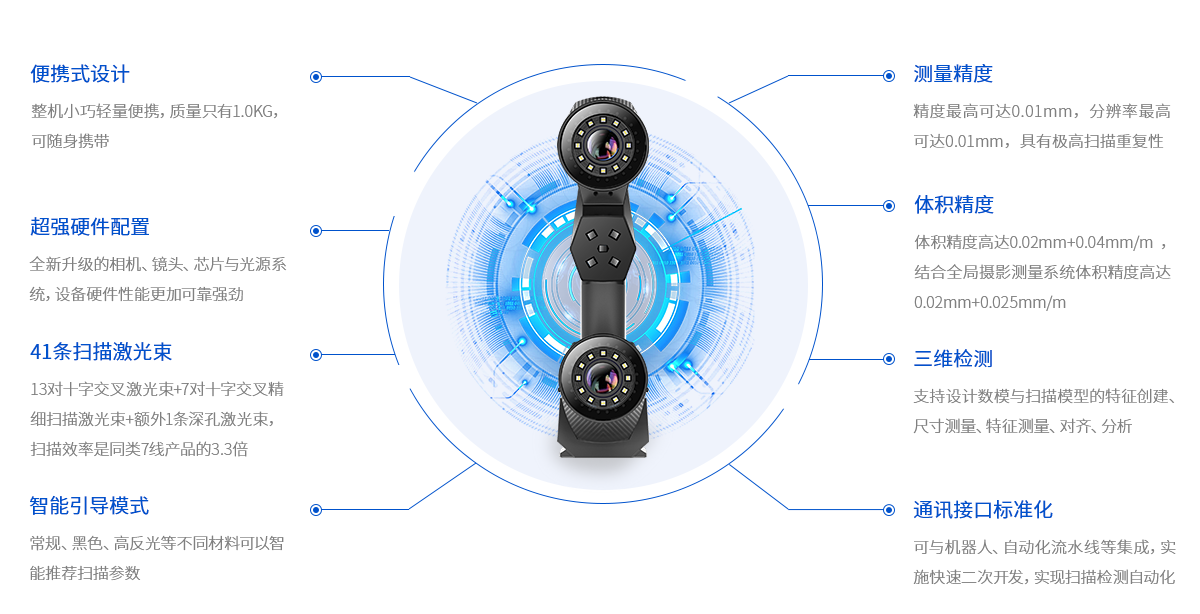

产品设计

产品优势

测量精度

●标准扫描模式下AtlaScan的精度与分辨率均均为0.02mm、精细扫描模式下精度与分辨率高达0.01mm,更高的分辨率可更真实的还原被测工件表面细节。
●体积精度高达0.02mm+0.04mm/m ,结合全局摄影测量系统体积精度高达0.02mm+0.025mm/m
●快捷的校准程序与超强的环境适应性,扫描精度不随设备使用时间及恶劣使用环境影响

测量速度

●即插即用的系统,无任何前置使用程序
●目标反射标记点粘贴数量减少50%以上,节省标记点粘贴与剥离时间
●采用了全新升级的工业相机与光源系统,测量速度高达到1600000次/秒,单幅扫描面积最大达到500×550mm。实际建模效率相对市场主流7线产品提升2倍左右。
●使用高效稳定的USB3.0接口,实现数据的最大速率的传输,提高扫描帧率,节约扫描时间

扫描特性

●多功能3D扫描:黑色、高亮、彩色表面可直接扫描,无需任何预处理,可以实时扫描不同的物体尺寸和表面类型
●多功能按键与软件实时交互,快速访问高频软件功能
●智能扫描指示灯,当扫描距离过近或过远时,指示灯自动变换颜色提醒调整扫描距离
●兼容UG、polyworks、solidworks、Geomagic Studio等三维设计软件
●操作方便,适用范围广,可在狭窄的空间扫描,对工作环境无要求。

软件特性

●扫描可视化:扫描同时电脑同步显示扫描结果,可实时查看扫描状态与效果
●模型对比检测:支持设计数模与扫描模型的特征创建、对齐、比对等,可一键生成检测报告
●智能扫描引导模块:用户只需要轻点鼠标选择不同工况即可轻松配置理想设备扫描参数,有效降低设备使用门槛,提升设备使用效率。
●自由空间坐标系创建:用户可自定义特征创建独立空间坐标系
●一键检测报告生成:可根据实际产品,进行不同方式的对齐、测量、比对检测等;可实现全尺寸及形位公差的检测分析,并自动生产检测报告。

客户利益

极低的产品学习与使用成本

无任何操作经验者经过一天培训即可熟练掌握设备的各类操作与校准程序,产品使用对车间环境要求低,可在嘈杂、振动、灰尘环境下保持极高的扫描精度。

极高的扫描效率

采用了全新升级的工业相机与光源系统,测量速度高达到1600000次/秒,单幅扫描面积最大达到500×550mm。实际建模效率相对市场主流7线产品提升2倍左右。

更高的扫描精度与分辨率

在全新升级的硬件配置与软件算法加持下,标准扫描模式下设备的精度与分辨率均为0.02mm、精细扫描模式下精度与分辨率高达0.01mm。

更广泛的扫描应用

可扫描各类大小工件、各类不同表面环境完成数据建模等应用,真正做到一机多能。

智能引导模块

用户只需要轻点鼠标选择不同工况即可轻松配置理想设备扫描参数,有效降低设备使用门槛,提升设备使用效率。

三维检测模块

内置三维检测模块,支持各类不同类型尺寸与特征测量方式,同时支持自动3D比较、注释、创建报告等功能。

技术参数

产品型号AtlaScan
扫描模式标准模式精细模式
测量速率1,600,000次/秒900,000次/秒
扫描区域最大500×550mm
光源13对十字交叉激光束+额外1条深孔扫描激光束7对精细扫描激光束
激光类别Ⅱ类(人眼安全)
分辨率最高0.01mm
精度最高0.02mm最高0.01mm
体积精度0.02+0.04mm/m--
体积精度(结合photoshot)0.02+0.025mm/m--
基准距350mm200mm
景深最大450mm
重量1.0kg
尺寸138×295×72mm
数据传输方式USB 3.0
工作温度-20~40°C
工作湿度(非冷凝)10~90%
输出格式 .stl,.obj,.asc,.ply,.txt,.xyz等,可定制
兼容软件3D Systems(Geomagic Solutions)、InnovMetric Softwre(PolyWorks)、Dassault Systems(CATIA V5和SolidWorks)、PTC(PRO/ENGINEER)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)、Siemens(NX和Solid Edge)

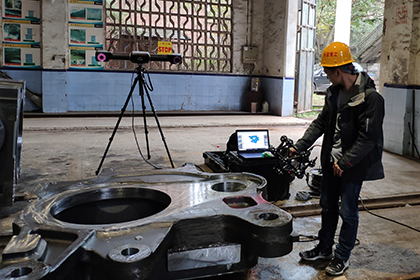

应用领域


红色蓝色激光光源,多功能量测3D扫描仪
质量检测与控制、逆向设计、数字展示、汽车制造、模具制造、航空航天、重工机械、医疗健康、3D打印、教育科研、VR-AR
